Standort
51°C 26.445 N / 7°C 0.972 O / 111 m
Hardware
Die Wetterstation

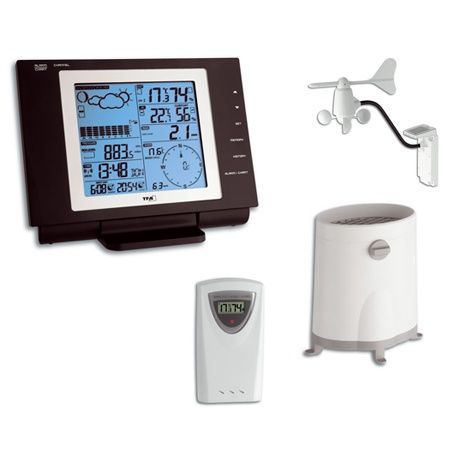

Es handelt sich um eine Station von Typ "TFA Nexus" der Firma Dorstmann
(s. Abbildung), die über USB an einen Computer angeschlossen ist (s. unten).
Zu dieser Station gehören die folgenden Außensensoren:
Temperatur-/Feuchtigkeitsmesser
- befestigt ca. 1,50m über dem Erdboden
Regenmesser
- misst Ticks einer Wippe, jeder Tick entspricht ca. 0.706 mm
Windmesser mit integriertem Temperatursensor
- angebracht ca. 4,50 m über dem Erdboden
- Windrichtung ist aktuell nicht messbar, da irgendwie die zugehörige Fahne zerbrochen ist?!?
- Windgeschwindigkeit ist wegen der geringen Höhe vermutlich nicht exakt
- Die Temperatur wird mit dem Wind kombiniert und als "Windchill" ausgegeben
Der Computer

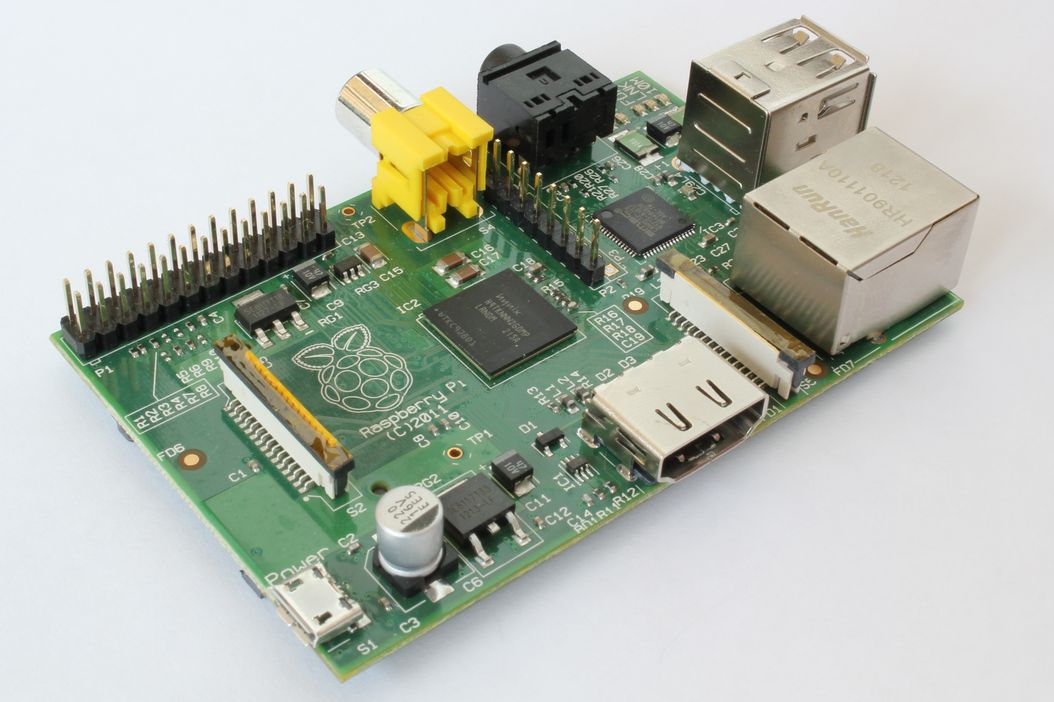

Bei dem Computer handelt es sich um einen "Raspberry PI":
- Größe: 85,60 mm × 53,98 mm × 17 mm (s. Abbildung)
- CPU: ARM1176JZF-S (700 MHz)
- RAM: 512 MB
- Leistungsaufnahme: ca. 3 W, hier betrieben mit MicroUSB-Netzteil 5V/700mA
- Schnittstellen: 1xRJ45 100mBit Ethernet / 2xUSB / 1xComposite / 1x HDMI (Full-HD)
- Festspeicher: aktuell 8GB SD-Card
- Betriebssytem: Debian-Linux "Wheezy"
Software
Auslesen der Wetterstation
Zum Auslesen der Wetterdaten wird die von Sebastian John entwickelte Linux-Software "te923con" eingesetzt. Diese Konsolensoftware ist in der Lage die aktuellen Daten der TFA Nexus auszulesen. Diese Daten werden mit Hilfe der Skript-Srache "Tcl/Tk" aufgearbeitet und anschließend in eine MySQL-Datenbank geschrieben. Dieses Auslesen erfolgt zu jeder vollen - und zu jeder halben Stunde, so dass an jedem Tag 48 Datensätze gelesen und abgespeichert werden.Um den Raspberry Pi (s.oben) nicht allzu sehr zu belasten und um die Wartezeit auf die Statistikgrafiken zu reduzieren, werden die Daten von dem Raspberry Pi in eine Datenbank bei unserem Webhoster Strato kopiert, auf die dann über unsere Internetpäsenz bei Strato zugegriffen wird.
Dieser Server ist täglich 24h errichbar, er erhält in der Nacht aber keine neuen Daten. Die Ursache ist, das ich den heimischen Internetzugang zwischen 1:00 Uhr und 7:00 Uhr ausschalte. In dieser Zeit erfasst der Raspberry Pi zwar Daten von der Wetterstation, kann sie aber nicht zum Strato-Server hochladen. Dieses holt er jeden morgen zwischen 7:00 Uhr und 7:30 Uhr nach, so dass ab ca. 7:30 Uhr auch alle Strato-Daten wieder aktuell sind.
Die Links zu den unterschiedlichen Zugriffen auf unsere Wetterstation finden sich unter dem Menüpunkt Links.
